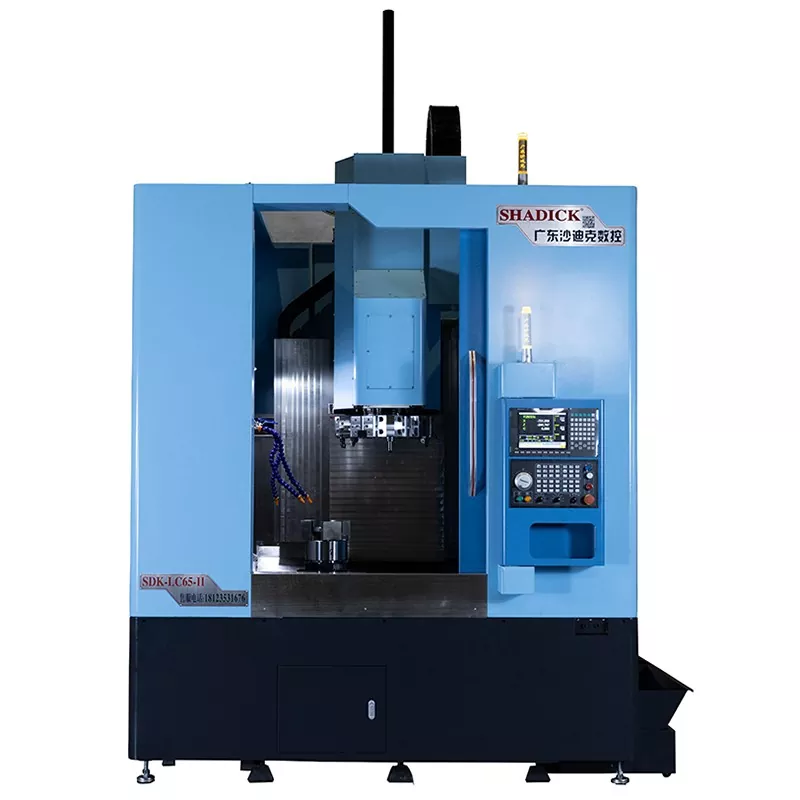

60 lodrette CNC -maskinværktøjer

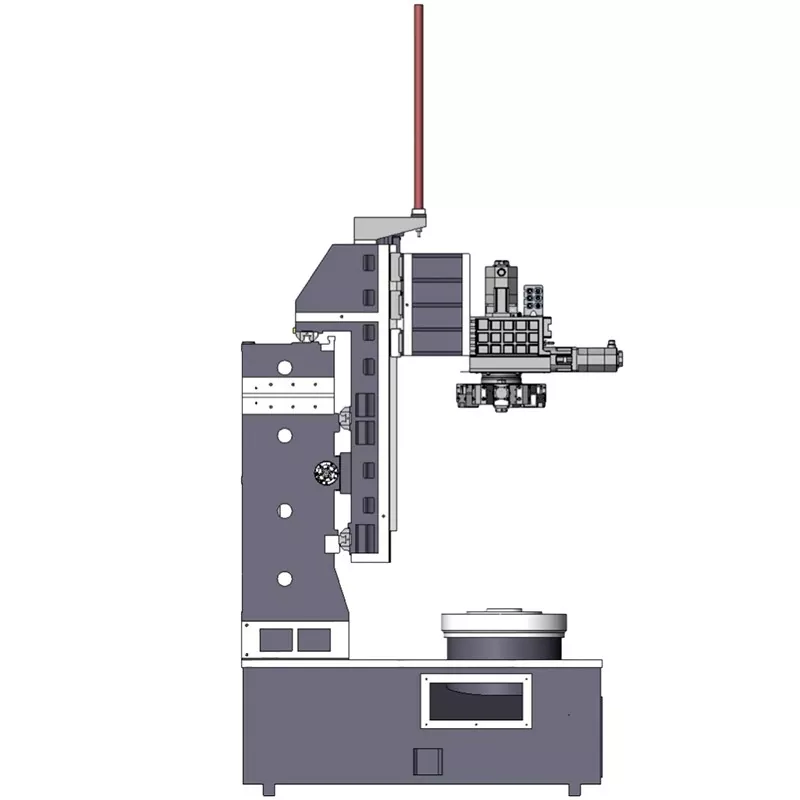

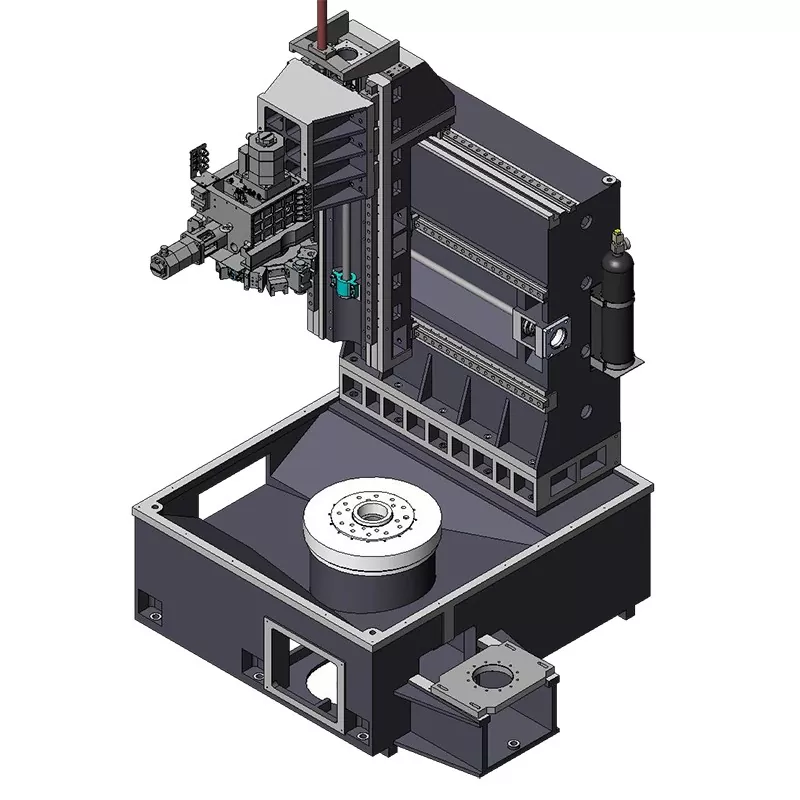

Det lodrette layout af 60 lodrette CNC -værktøjsmaskiner bringer mange fordele: dets kompakte struktur, lille fodaftryk og egnethed til arbejdsmiljøer med begrænset plads. Arbejdsstykket er naturligt placeret af tyngdekraften under bearbejdningsprocessen, som tilvejebringer et ekstremt stabilt bearbejdningsmiljø til skæreoperationer og sikrer opnåelse af bearbejdning af høj præcision.

Send forespørgsel

Produkt beskrivelse

60 Lodrette CNC -maskinværktøjer er normalt udstyret med forskellige tilbehør og værktøjer, som kan udføre forskellige bearbejdningsopgaver, såsom drejning, fræsning, boring, tapping osv. De har stærk tilpasningsevne og høj fleksibilitet, imødekommer forskellige bearbejdningsbehov. Det strukturelle design af lodrette værktøjsmaskiner letter integrationen med automatiseret udstyr såsom indlæsning og losning af enheder og robotter, danner automatiserede produktionslinjer, der opnår effektive og kontinuerlige behandlingsoperationer, reducerer arbejdsomkostningerne og forbedrer produktionseffektiviteten.

Produktparameter （Specifikation）

Behandlingskapacitet	LC60	LC80
Spin sengen	Φ700	Φ850
Den største behandling af diameter	Φ600	Φ800
Spindel
Spindel næse	A2-8	A2-11
Bar blænde	Φ86	Φ60
Spindelhastighed	0-2000
Mekanisk præcision
Gentag positioneringsnøjagtighed	± 0,008
Spindelfyring	≤0.008/100 mm
Spindel konisk	≤0.008/100 mm
X, Z Crosshair	≤0.008/100 mm
X/Z Axis Hurtig bevægende hastighed	24m/min
Axial slagtilfælde
X-akse slagtilfælde	500 mm
Z-akse slagtilfælde	750 mm
Motorkraft
Spindel (servo) og motor	15 kW
X akse (servo) og motor	2,9 kW
Z -akse (servo) og motor	2,9 kW
skyl
skyl	8 arbejdsstationer med 380 værktøjsbakker
Andre
Vægt	9000 kg	11000 kg
Mekaniske dimensioner	245023302650

Produktfest og anvendelse

60 lodrette CNC -værktøjsmaskiner bruges i bilindustrien til at behandle motorkomponenter, transmissionshuse og andre komplekse kropsstrukturelle dele. Disse dele kræver normalt høj præcision og god overfladekvalitet, og lodrette maskinværktøjer kan opfylde disse strenge produktionskrav. Lodrette værktøjsmaskiner, især lodrette drejebænke, bruges ofte til behandling af store skivedele såsom svinghjul, flanger, bremsetrommer osv. Disse dele har større radiale dimensioner, og layoutet af det lodrette maskinværktøj giver det mulighed for let at imødekomme bearbejdningsbehovene hos sådanne arbejdsemner.
