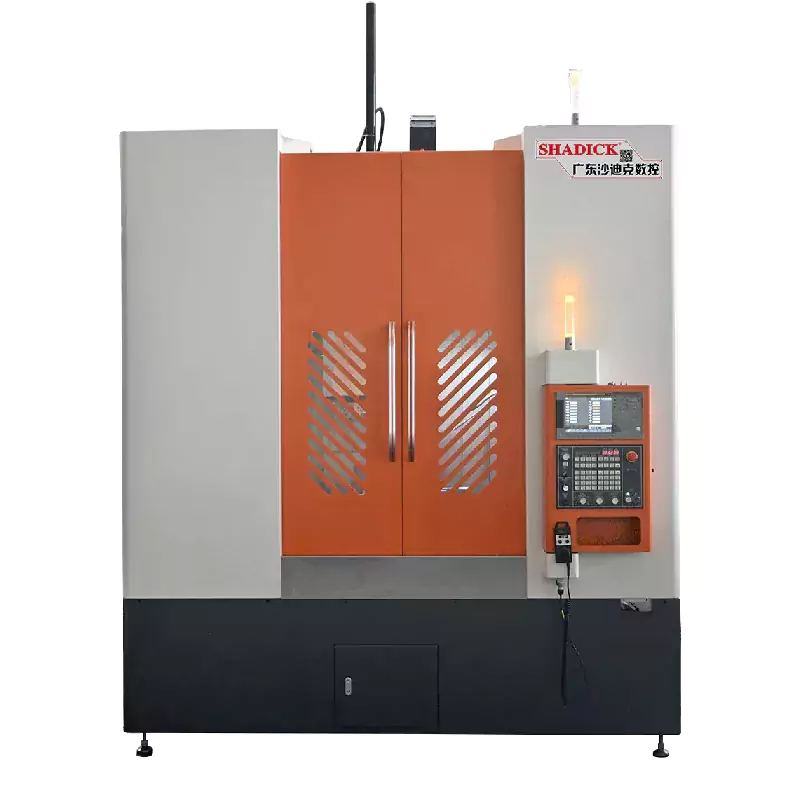

80 lodrette CNC -værktøjsmaskiner

De 80 lodrette CNC-maskinværktøjer er udstyret med multiakse-kontrol, som fleksibelt tilpasser sig de mangesidede bearbejdningsbehov for komplekse arbejdsemner. Arbejdsbench -positionen er intuitiv, programmeringen er enkel, og det er praktisk for operatører at udføre bearbejdningsoperationer og programjusteringer. Det kan håndtere en række materialer, herunder metaller, ikke -metaller osv., For at imødekomme behandlingsbehovet for forskellige industrier.

Send forespørgsel

Produkt beskrivelse

Stabil behandling: Arbejdsstykket er naturligt placeret af tyngdekraften, hvilket giver en stabil skærring for at sikre højpræcisionsbehandling. Parret med den tyske Schott -tårn har 80 lodrette CNC -maskinværktøjer høj præcision, præcis positionering og stærk stivhed.

Begge akser (XZ) bruger tunge rullepor på 55 mm og skruestænger på 50 mm, understøttet af seks tunge glider

Velegnet til behandling af dele med store ydre diametre og tunge vægte.

Maskinværktøjsbasen er næsten firkantet, med høj stivhed, hvilket reducerer påvirkningen af deformation og bevægelse.

Produktparameter （Specifikation）

Behandlingskapacitet	LC60	LC80
Spin sengen	Φ700	Φ850
Den største behandling af diameter	Φ600	Φ800
Spindel
Spindel næse	A2-8	A2-11
Bar blænde	Φ86	Φ60
Spindelhastighed	0-2000
Mekanisk præcision
Gentag positioneringsnøjagtighed	± 0,008
Spindelfyring	≤0.008/100 mm
Spindel konisk	≤0.008/100 mm
X, Z Crosshair	≤0.008/100 mm
X/Z Axis Hurtig bevægende hastighed	24m/min
Axial slagtilfælde
X-akse slagtilfælde	500 mm
Z-akse slagtilfælde	750 mm
Motorkraft
Spindel (servo) og motor	15 kW
X akse (servo) og motor	2,9 kW
Z -akse (servo) og motor	2,9 kW
skyl
skyl	8 arbejdsstationer med 380 værktøjsbakker
Andre
Vægt	9000 kg	11000 kg
Mekaniske dimensioner	245023302650

Produktfest og anvendelse

Tunge og store dele behandling, såsom aksler, gear, hjulknudepunkter osv., Er vidt brugt i industrier såsom tunge maskinerfremstilling, minedrift og olieekstraktion. Felter, der kræver høj præcision, såsom rumfartskomponenter, kræver ekstremt høj bearbejdningsnøjagtighed og overfladekvalitet. Fremstilling af store forme og udstyrskomponenter: opfylder de komplekse former og krav med høj præcision af store komponenter såsom formproduktion og kraftproduktionsudstyr.
