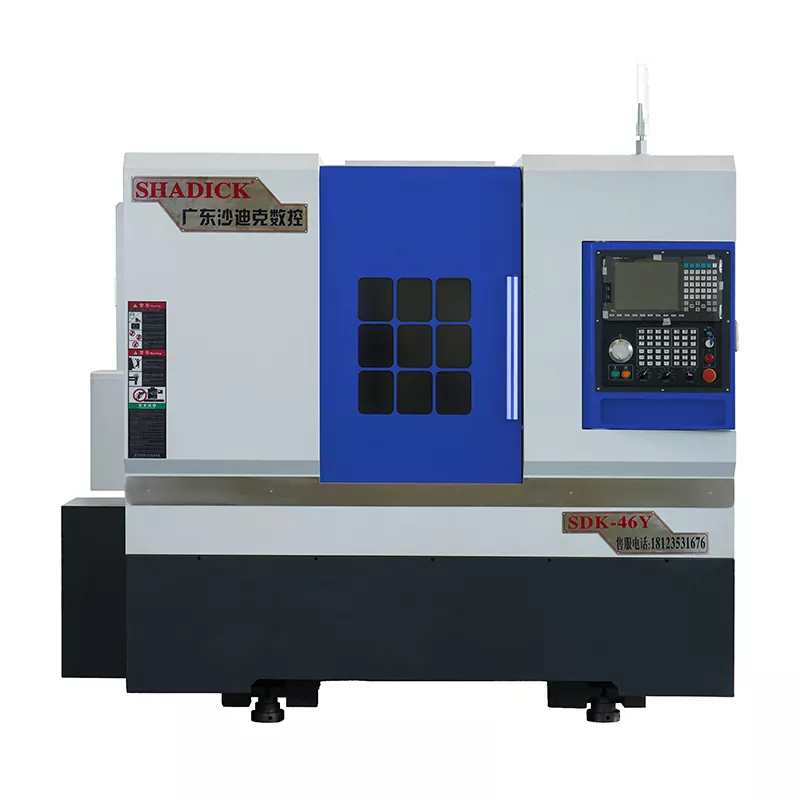

46-Tailstock Turn-Mill Composite CNC Machine

Den 46-tailstock-drejemaskine-komposit CNC-maskine er et almindeligt anvendt udstyr i fremstillingsindustrien, der kombinerer funktionerne ved drejning, fræsning, boring, tapping og mere, hvilket muliggør færdiggørelse af flere opgaver med en enkelt opsætning. Vores drejefølelsescenter er især velegnet til behandling af komplekse dele, såsom slanke komponenter og indviklede buede overflader, som ofte er vanskelige at opnå med høj effektivitet og præcision ved hjælp af traditionelle bearbejdningsmetoder.

Send forespørgsel

Produkt beskrivelse

46-Tailstock Turn-Mill Composite CNC-maskine kan samtidig opnå multi-process-drejemiljestyringsfunktioner såsom drejning, fræsning, boring, tapping, hobbing og spaltning.

Spindelens C-akse er udstyret med en højopløsningsmagnetisk ringkoder, der muliggør kontinuerlig indeksering (med en indekseringsnøjagtighed på op til 0,01 grader). Det samles koaksialt med maskinværktøjet for at sikre placeringsnøjagtigheden og den høje pålidelighed af C-aksen.

Den vedtager et fuldt lukket beskyttende design, der effektivt beskytter vigtige komponenter såsom skruer, guider og lejer. Det er æstetisk tiltalende, stabil og holdbar.

Den bruger Taiwan Syntec -operativsystemet, der giver mulighed for hurtig positionering under høj hastighedsdrift, hvilket effektivt forbedrer indekseringseffektiviteten og nøjagtigheden.

Produktparameter （Specifikation）

Behandlingskapacitet	46y
Spin sengen	Φ450
Den største behandling af diameter	Φ350
Spindel
Spindel næse	A2-5
Bar blænde	Φ46
Spindelhastighed	0-6000
Mekanisk præcision
Gentag positioneringsnøjagtighed	± 0,005
Spindelfyring	≤0,005/100 mm
Spindel konisk	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z Axis Hurtig bevægende hastighed	24m/min
Rejser med bagsædet
Specifikation af halebøsning	Mo's 5#
Rejser med bagsædet	370 mm
Metode med bagsædet bevægelsesmetode	skyderen
Øverste afstand af chuck	450 mm
Tail Seat Pressure Range	5-20 kg
Top rejseplan	120 mm
Sikker sædets struktur	Præcisionshylstype
Axial slagtilfælde
X-akse slagtilfælde	250 mm
Z-akse slagtilfælde	510mm
Y-akse slagtilfælde	± 35 mm
Motorkraft
Spindel (servo) og motor	7,5 kW
X akse (servo) og motor	3.1kw
Z -akse (servo) og motor	3.1kw
Y Axis (servo) og motor	2,4 kW
Power Head Motor	5,5 kW
15- Station Power Turret (BMT40)	Kong CNC fra Taiwan, Kina
Power Head 0 - grad	2
Power Head 90 - grad	2
Andre
Vægt	3600 kg
Mekaniske dimensioner	285017802040

Produktfest og anvendelse

Drejefølkomplekset med halebehandling er et alsidigt bearbejdningsudstyr, der kombinerer funktionerne ved drejning og fræsning og har en haleindretning til understøttelse af behandlingen af forskellige arbejdsemner. Denne 46-tailstock-turn-mølle-sammensatte CNC-maskins høje præcision, høj effektivitet og kapacitet til behandling af komplekse formede arbejdsemner gør det meget brugt i flere brancher.

Produktionsdetaljer

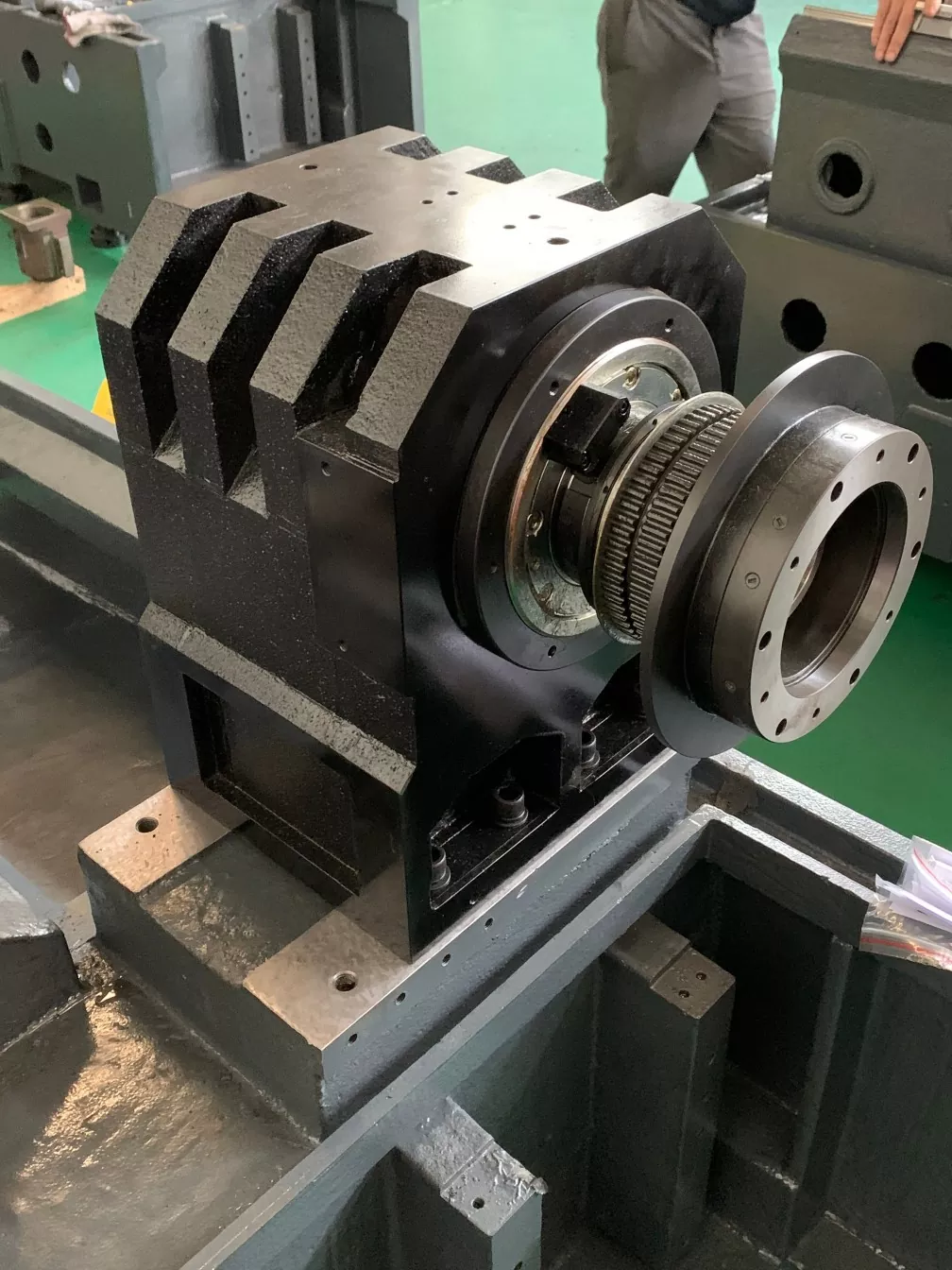

46-Tailstock Turn-Mill Composite CNC Machine Intern Structure of Machine Tool.

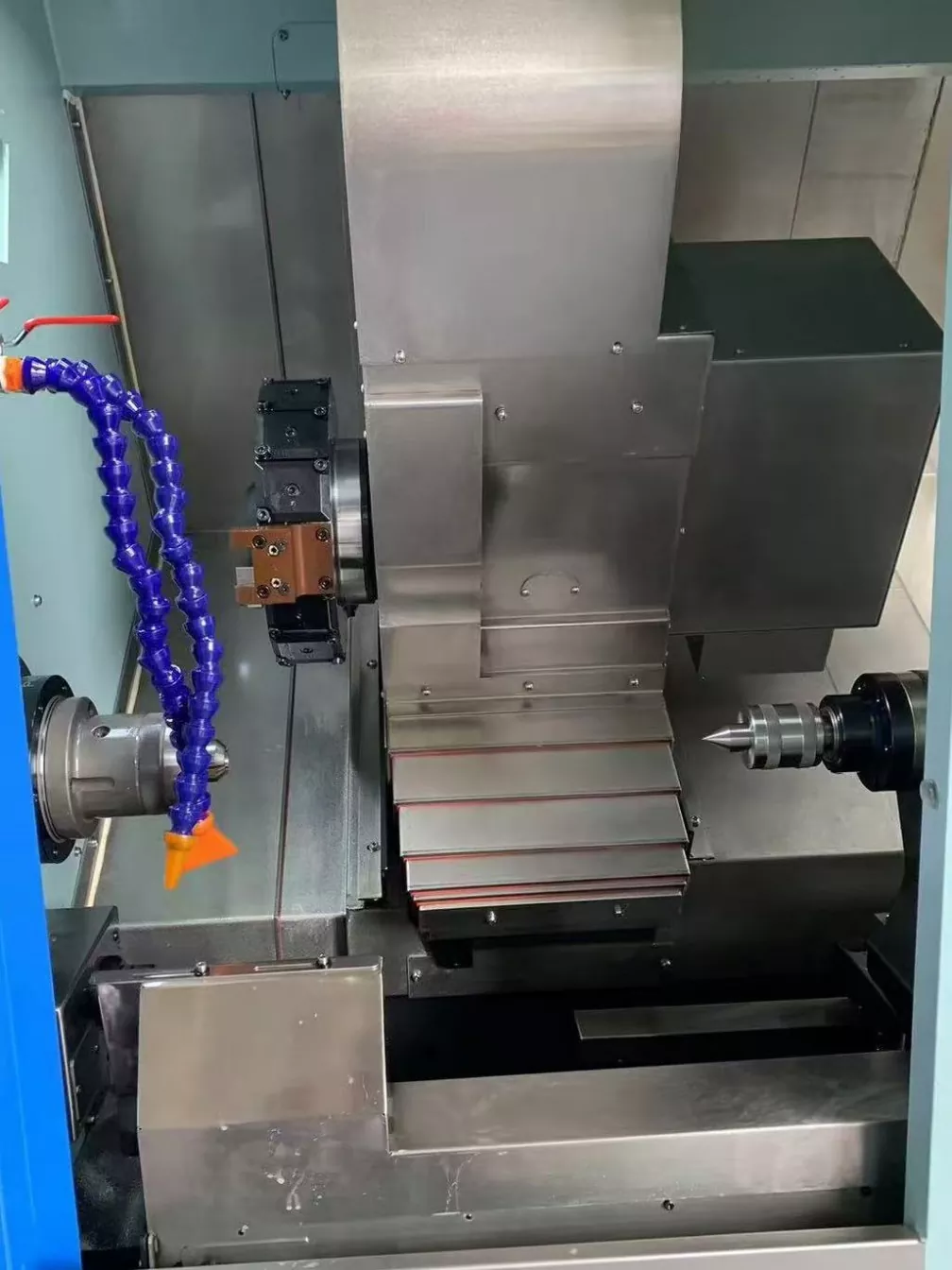

15-stationens strømturret kan indlæse flere værktøjer. Ved bearbejdning af komplekse dele er der ingen grund til ofte at ændre værktøjerne, hvilket reducerer nedetid forårsaget af værktøjsændring og forbedrer bearbejdningseffektiviteten.
