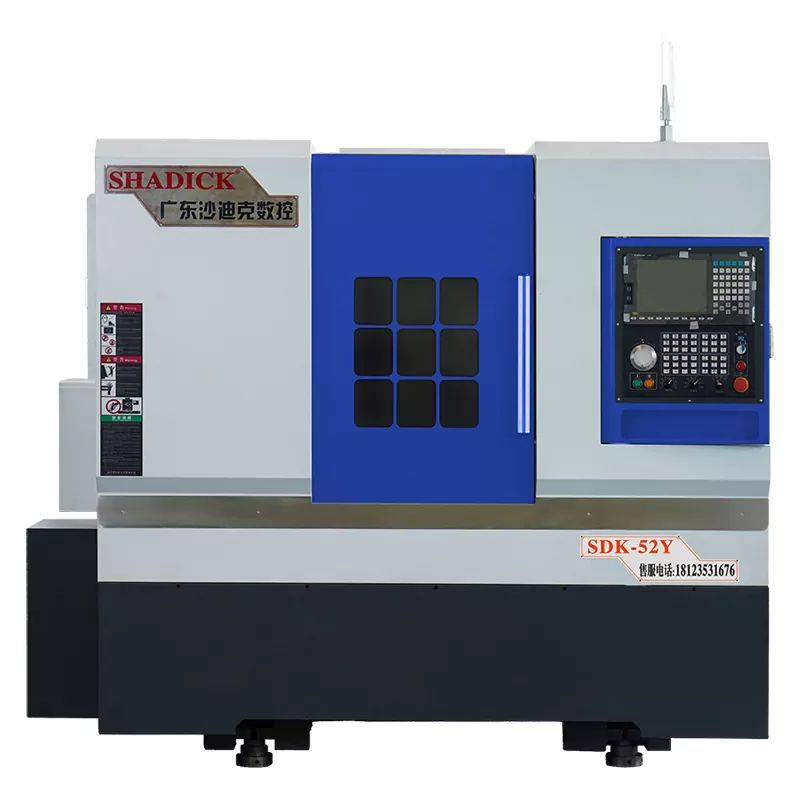

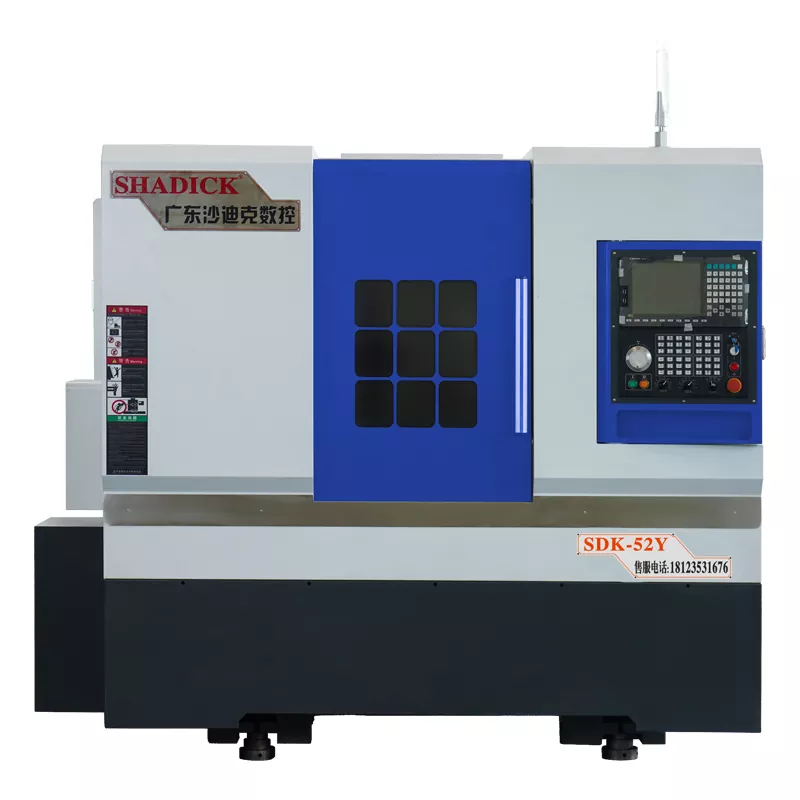

52-Tailstock Turn-Mill Composite CNC-maskine

Shadick 52-Tailstock Turn-Mill Composite CNC-maskine kan være fleksibelt konfigureret med almindelig eller programmerbar hydraulisk halestok i henhold til kundebehov. Almindelig hydraulisk halestok er let at betjene, men dens fleksibilitet og nøjagtighed er begrænset; Den programmerbare hydrauliske halestok er på den anden side afhængig af avanceret programmeringskontrol for at opnå høj præcision og fleksibel bearbejdning, opfylder komplekse krav.

Send forespørgsel

Produkt beskrivelse

Power Turret's Y-aksen af Shadick 52-tailstock-drejemaskine-komposit-CNC-maskine styres af 4 lineære guider eller dobbelthærdede guider, hvilket forbedrer præcision og høj stivhed markant.

Det er udstyret med en programmerbar hydraulisk hale. Med kun et tryk på en knap kan du udvide eller trække halebane, hvilket gør det nemt at klemme arbejdsemner. Det har to-trins kontrol (hurtigt og langsomt).

Det har funktionen af fire - akseforbindelsesbearbejdning til drejning, fræsning, boring, tapping osv. Og kan afslutte boring og tappe på skaftets ender af dele.

Effekttårnet kan bruges til at maskine højstørrelsesdele. Det sande Y-aksekrafthoved kan kombineres med drejemilden forbindelsesfunktion til maskinkomplekse dele.

Det kan udføre stor skala -præcisionsbearbejdning på stål- og rustfrit stål dele samt bore og tappe på skaftets ender. Maskinen med en halestok kan behandle lange skaftdele.

Der er et elværktøjsfunktionsmodul på den side, der kan udføre funktioner såsom boring, tapping og fræsning af lejligheder, hvilket muliggør præcis boring og fræsning af forskellige akseldele.

Power Head Motor har en effekt på 5,5 kW og er udstyret med et selvstændigt kølesystem. Dens maksimale rotationshastighed kan nå 8.000 omdrejninger pr. Minut. Det kan udføre 24-timers bearbejdning uden overophedning eller udløse en alarm.

Produktparameter (specifikation)

Behandlingskapacitet	52y
Spin sengen	Φ500
Den største behandling af diameter	Φ350
Spindel
Spindel næse	A2-6
Bar blænde	Φ52
Spindelhastighed	0-6000
Mekanisk præcision
Gentag positioneringsnøjagtighed	± 0,005
Spindelfyring	≤0,005/100 mm
Spindel konisk	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z Axis Hurtig bevægende hastighed	24m/min
Rejser med bagsædet
Specifikation af halebøsning	Mo's 5#
Rejser med bagsædet	420mm
Metode med bagsædet bevægelsesmetode	skyderen
Øverste afstand af chuck	450 mm
Tail Seat Pressure Range	5-20 kg
Top rejseplan	120 mm
Sikker sædets struktur	Præcisionshylstype
Axial slagtilfælde
X-akse slagtilfælde	260 mm
Z-akse slagtilfælde	520mm
Y-akse slagtilfælde	± 45 mm/± 50 mm
Motorkraft
Spindel (servo) og motor	11kW
X akse (servo) og motor	3.1kw
Z -akse (servo) og motor	3.1kw
Y Axis (servo) og motor	2,4 kW
Power Head Motor	5,5 kW
12- Station Power Turret (BMT45)	Kong CNC fra Taiwan, Kina
Power Head 0 - grad	2
Power Head 90 - grad	2
Andre
Vægt	3700 kg
Mekaniske dimensioner	285017802040

Produktfunktion og anvendelse

Drejefølelsesforbindelsesmaskineværktøjet har iboende høj effektivitet og multifunktionalitet. Det er i stand til at udføre en række bearbejdningsopgaver i en enkelt klemme, hvilket gør det meget velegnet til fremstillingsindustrien, der kræver effektiv produktion. Det gælder for den langakse bearbejdning i industrier som bildele, transmissionsindustri og vindkraftproduktion.

Produktionsdetaljer

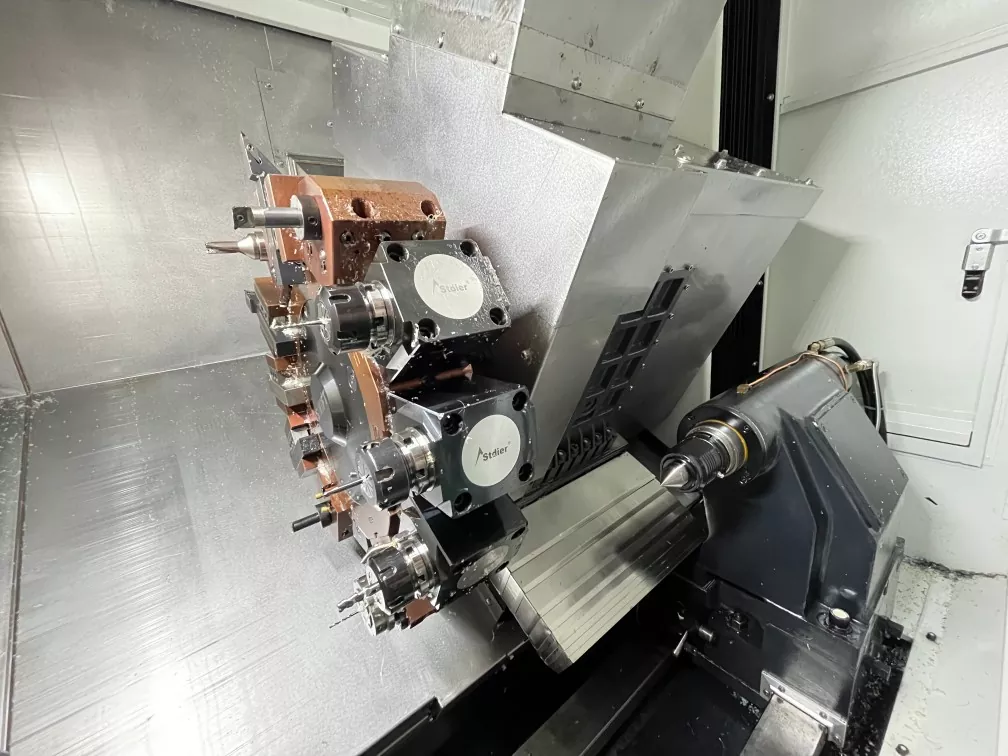

52-Tailstock Turn-Mill Composite CNC Machine Intern struktur af maskinværktøjet ， BMT55-servo-drevet tårn forbedrer pålideligheden af indeksering og sikrer den høje stivhed under fræsning.
