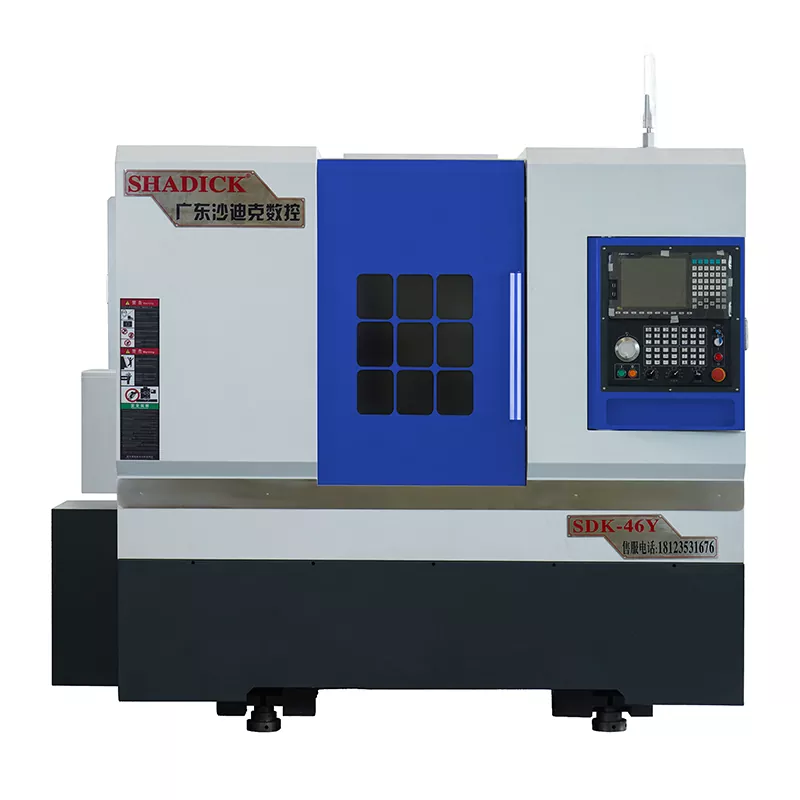

46-drejende og fræserforbindelse CNC-maskinværktøjer

Shadick leverer ikke kun high-end 46-drejende og fræserforbindelse CNC-værktøjsmaskiner, men udmærker sig også i tilpassede tjenester. Vores tekniske team vil omhyggeligt designe processtrømmen, konfigurere værktøjer og planlægge automatiseringsløsninger baseret på hver kundes specifikke behov, hvilket virkelig leverer en "one-stop" -løsning til alle kunder. At vælge Shadick betyder at vælge en fremstillingspartner, der kan opnå effektive og bekymringsfri drift.

Send forespørgsel

Produkt beskrivelse

Vores 46-drejende og fræserforbindelse CNC-værktøjsmaskiner bruger ægte Y-aksen Power Turret Control til at udføre kompleks del bearbejdning.

Hver akse er udstyret med importerede lineære guider med høj præcision, rulleskærer og præcisionslejer.

Det kan udføre storskala præcisionsbearbejdning af ståldele og rustfrit stål, samt boring og tapning af akselens ender.

Y-aksen for den direkte koblede strømturret vedtager 4-ledningsskinne/dobbelt hård jernbanekontrol, hvilket i høj grad forbedrer præcision og høj stivhed.

Produktparameter （Specifikation）

Behandlingskapacitet	46y
Spin sengen	Φ450
Den største behandling af diameter	Φ350
Spindel
Spindel næse	A2-5
Bar blænde	Φ46
Spindelhastighed	0-6000
Mekanisk præcision
Gentag positioneringsnøjagtighed	± 0,003
Spindelfyring	≤0,005/100 mm
Spindel konisk	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z Axis Hurtig bevægende hastighed	24m/min
Axial slagtilfælde
X-akse radius	250 mm
Z-akse slagtilfælde	400 mm
Y-akse slagtilfælde	± 35 mm
Motorkraft
Spindel (servo) og motor	7,5 kW
X akse (servo) og motor	3.1kw
Z -akse (servo) og motor	3.1kw
Y Axis (servo) og motor	2,4 kW
Power Head Motor	5,5 kW
12 - Station Power Turret (BMT40)	Kong CNC fra Taiwan, Kina
Power Head 0 - grad	2
Power Head 90 - grad	2
Andre
Vægt	3600 kg
Mekaniske dimensioner	273017101920

Produktfest og anvendelse

Shadick 46-drejende og fræserforbindelse CNC-maskinværktøjer kombinerer funktionerne af en drejebænk og et bearbejdningscenter. Det er specifikt designet til at håndtere produkter med høje krav til præcision, koncentricitet og koaksialitet. Normalt bruges det til behandling af reservedele inden for felter som Automotive, Aerospace og Mold Manufacturing Industries. Med en enkelt klemme kan det afslutte behandlingen af komplekse dele, forkorte produktionstiden og reducere omkostningerne.

Produktionsdetaljer

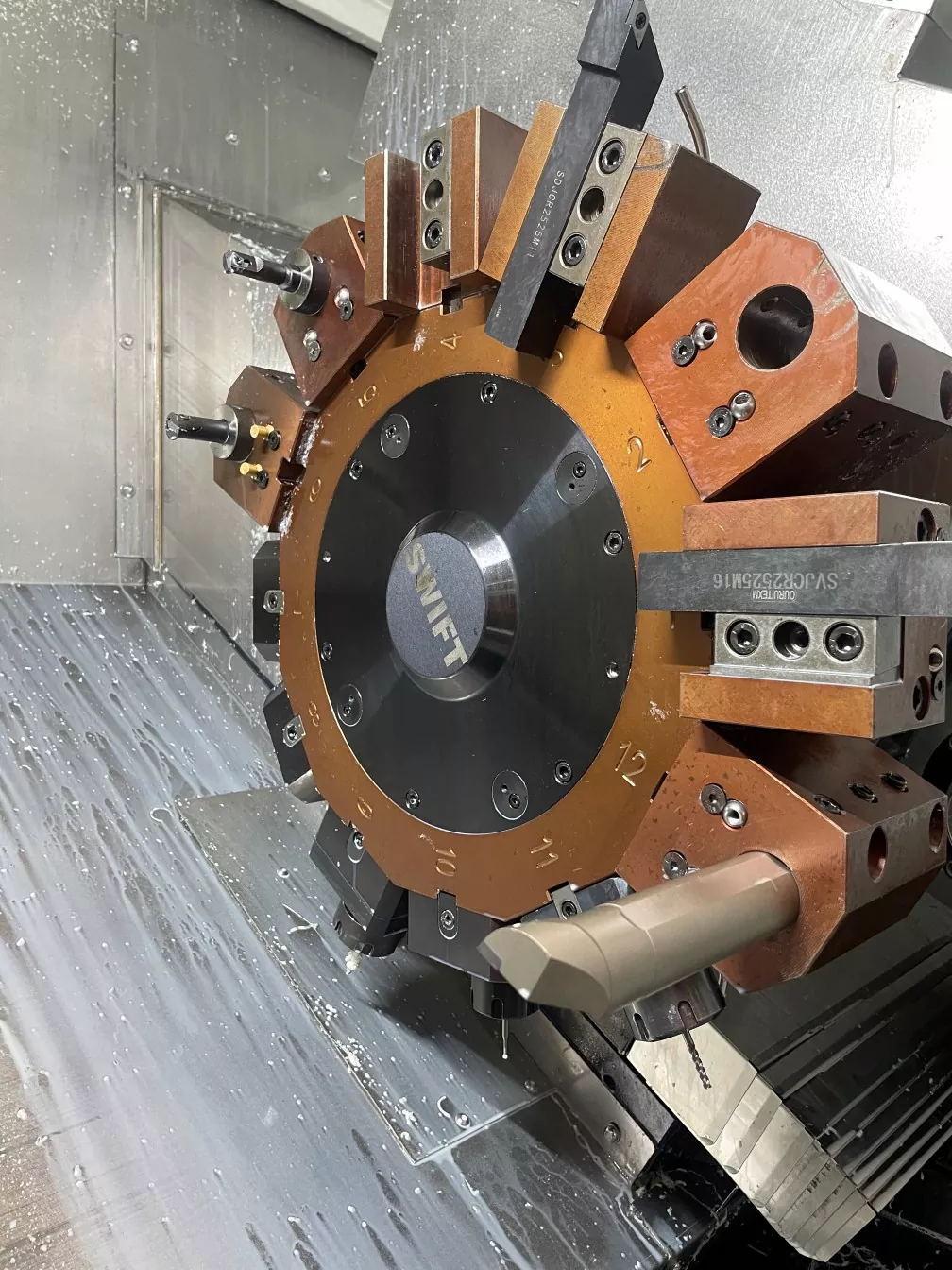

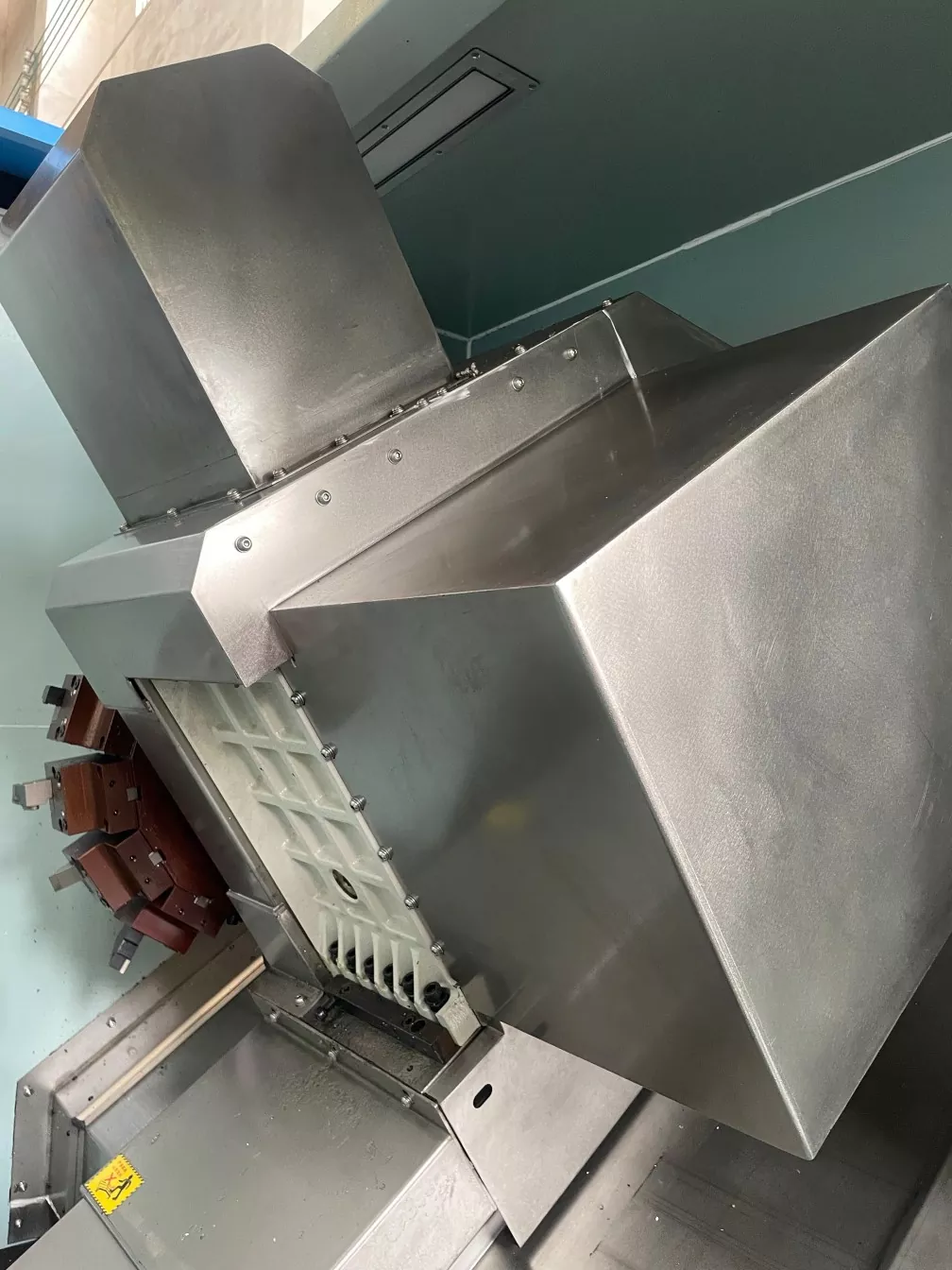

46-drejende og fræserforbindelse CNC-maskinværktøjer Internal Structure Display

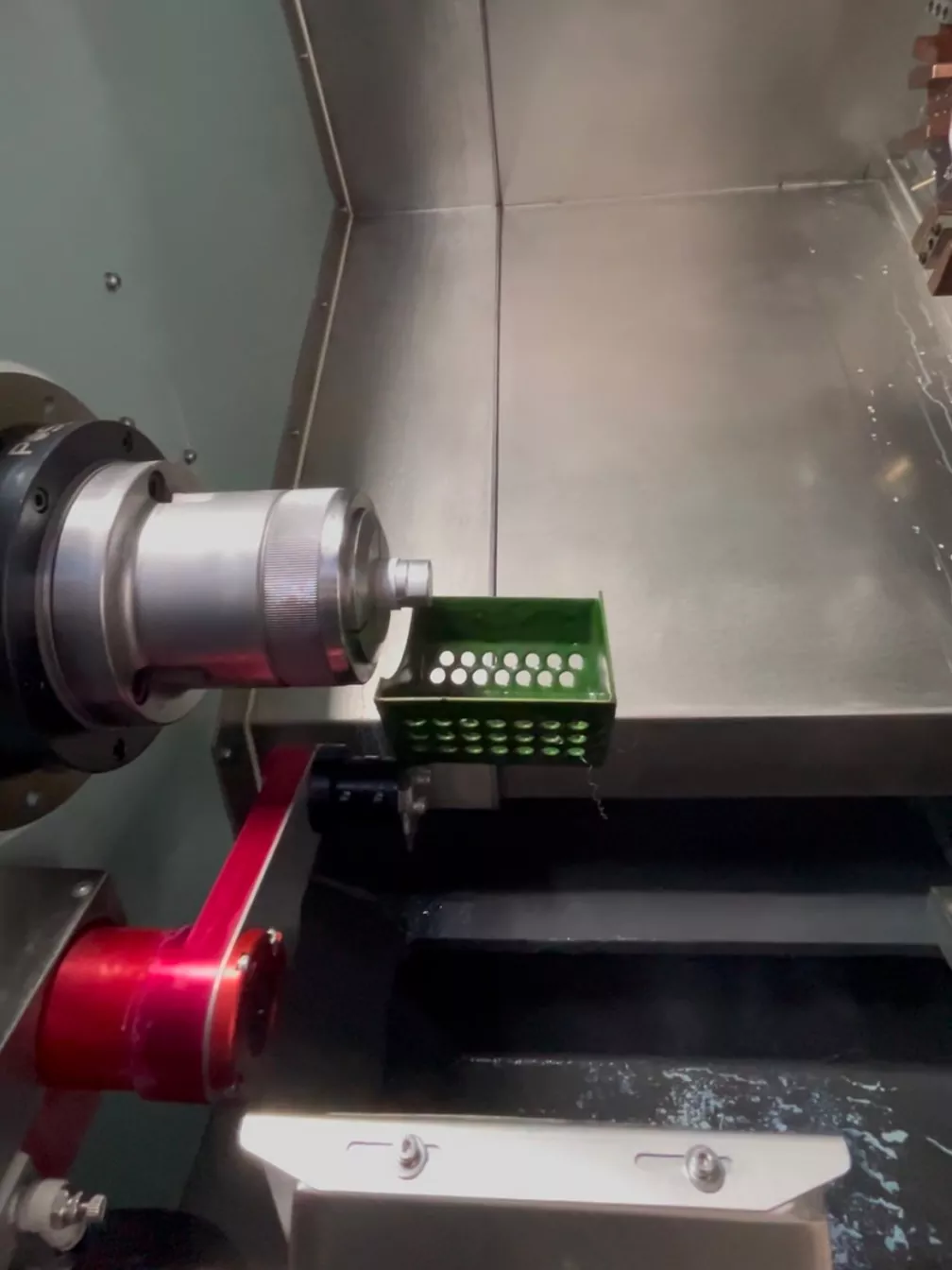

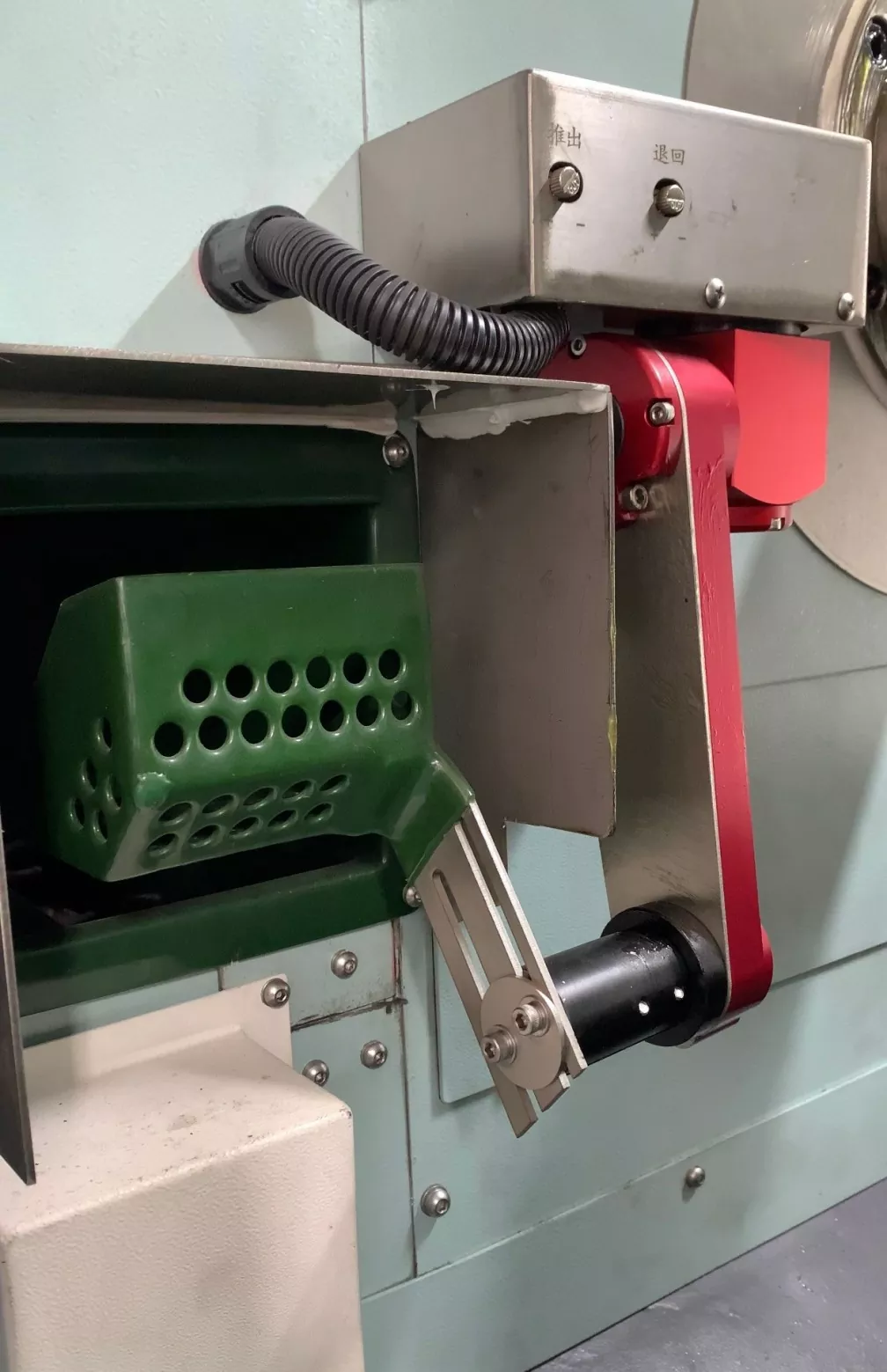

Vores udstyr giver mulighed for valgfri installation af en arbejdsemne -samler og en automatisk feeder i henhold til kundernes behov, hvilket kan spare tid og arbejde og reducere omkostningerne.
