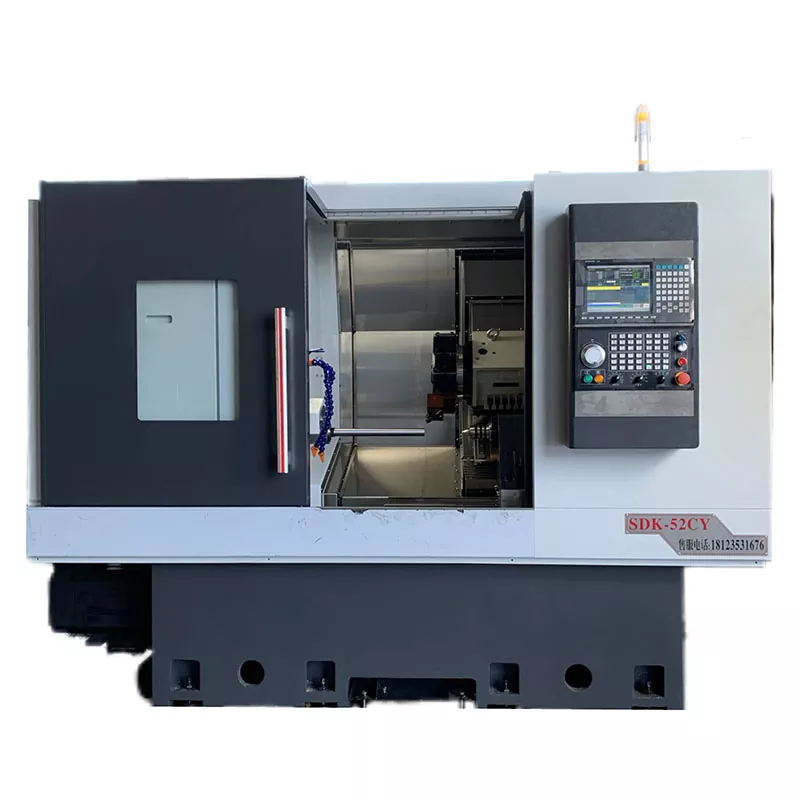

Interpoleret Y-akse-drejemiljasforbindelse CNC-maskinværktøjer

De interpolerede Y-akse-drejemiljéforbindelses-CNC-værktøjsmaskiner, som en avanceret model inden for serien af drejebænkekompleksmaskiner, udnytter sin unikke behandlingsmetode, der kombinerer den fleksible for-og-undtagelsesbevægelse af X-aksen med den nøjagtige lodrette forskydning af Y-aksen, for at opnå effektiv integration af multi-process-bearbejdning. Dette innovative design forbedrer ikke kun produktionseffektiviteten markant, men tilpasser sig også problemfrit med de presserende krav fra moderne produktion til effektiv og produktion af høj kvalitet.

Send forespørgsel

Produkt beskrivelse

Vores interpolerede Y-akse-drejemiljøforbindelse CNC-maskinværktøjer er udstyret med importerede lineære guider med høj præcision, rulleskærer og præcisionslejer.

Det udnytter fuldt ud de største fordele ved fire - Axis -koblingstung skæring og høj stivhed.

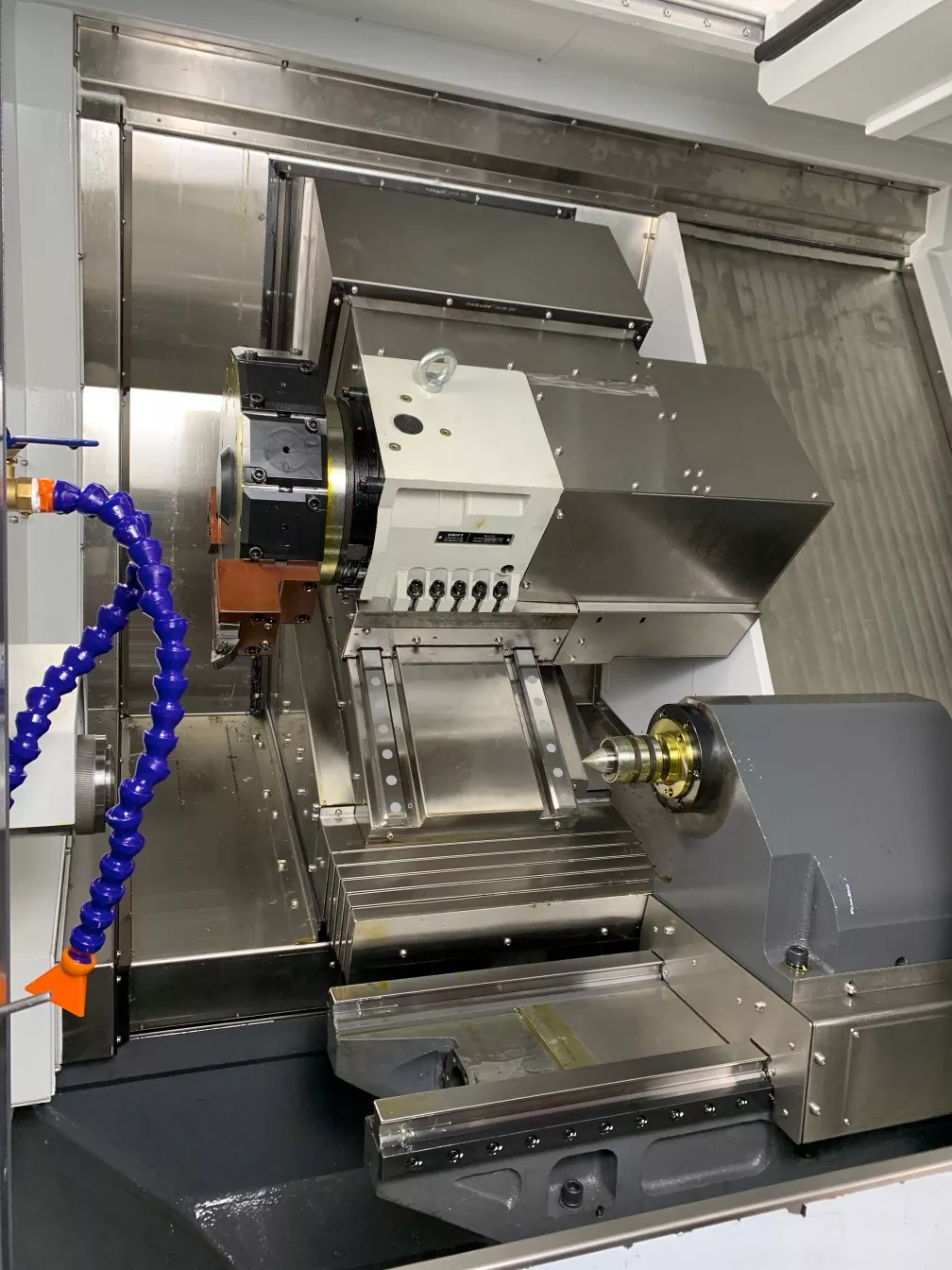

Dette er en drejefølelsesforbindelsesbearbejdningsmaskine med en interpoleret Y-aksestyretårn og bagcenter, en ny model, der erstatter den lige Y-aksemaskine.

Det programmerbare hydrauliske bagcenter giver mulighed for en nøgleoperation at udvide eller trække sig tilbage, hvilket letter let arbejdsemne. Det har to-trins kontrol (hurtigt og langsomt).

Strømtårnet bruges til bearbejdning af høje-stigningsdele, og det interpolerede Y-akse-effekthoved kan bruges i kombination med drejemildenforbindelsesfunktionen til maskinkomplekse dele.

Maskineværktøjets seng vedtager et højt jernbanedesign med et vinkelforhold på 15:30 grader, hvilket effektivt kan sikre, at maskinværktøjet ikke vil deformere under langvarig drift, og det har god stivhed og stærk stabilitet.

Produktparameter （Specifikation）

Behandlingskapacitet	52cy
Spin sengen	Φ600
Den største behandling af diameter	Φ350
Spindel
Spindel næse	A2-6
Bar blænde	Φ52
Spindelhastighed	0-4500
Mekanisk præcision
Gentag positioneringsnøjagtighed	± 0,005
Spindelfyring	≤0,005/100 mm
Spindel konisk	≤0,005/100 mm
X, Z Crosshair	≤0,005/100 mm
X/Z Axis Hurtig bevægende hastighed	24m/min
Rejser med bagsædet
Specifikation af halebøsning	Mo's 4#
Rejser med bagsædet	500 mm
Metode med bagsædet bevægelsesmetode	skyderen
Øverste afstand af chuck	630mm
Tail Seat Pressure Range	5-20 kg
Top rejseplan	120 mm
Sikker sædets struktur	Præcisionshylstype
Axial slagtilfælde
X-akse rejse radius	260 mm
Z-akse slagtilfælde	620mm
Y-akse slagtilfælde	﹢ 60 mm﹣68mm
Motorkraft
Spindel (servo) og motor	11kW
X akse (servo) og motor	3.1kw
Z -akse (servo) og motor	3.1kw
Y Axis (servo) og motor	2,4 kW
Power Head Motor	5,5 kW
skyl
skyl	BMT55
Andre
Vægt	5000 kg
Mekaniske dimensioner	290019502100

Produktfest og anvendelse

Interpoleret Y-akse-drejemiljas CNC-værktøjsmaskiner bruges i vid udstrækning i forskellige fremstillingsindustrier, især til behandling af høj præcision og komplekse dele, såsom dockingindsatser, bildele, medicinsk udstyr osv., Som har betydelige fordele. Derudover kan det også bruges til at behandle dele med komplekse geometriske former, forskellige størrelser og krav med høj præcision, såsom cylindriske overflader, koniske overflader, trinede overflader, sfæriske overflader og andre typer roterende overflader.

Produktionsdetaljer

Det drives og kontrolleres af en skruestang og en servomotor. Programinstruktionerne til bevægelse og tryk kan indstilles, og operationen er enkel.

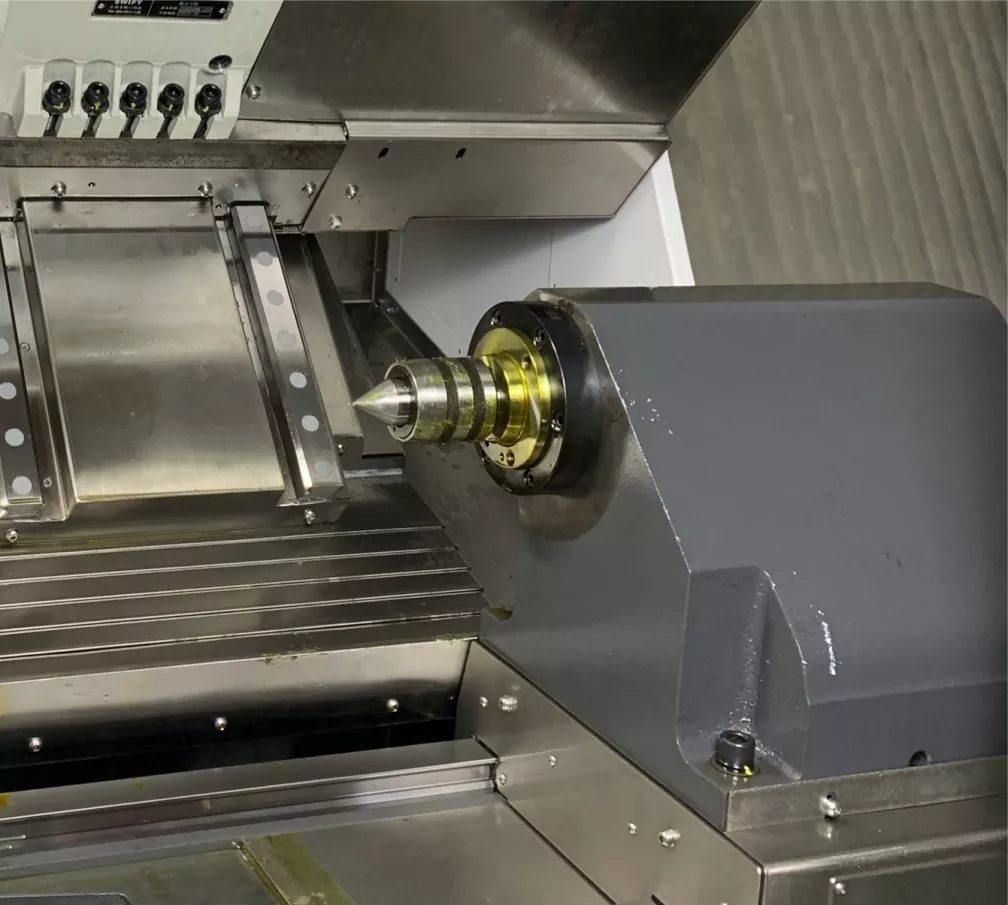

Den vedtager designet af en programmerbar hydraulisk hale, hvilket gør det lettere at sikre rundhed og koncentricitet, når man behandler ultra-lange og slanke akseldele.

Den programmerbare hydrauliske halestok kan kontrollere den fremadgående, bagudbevægelse og stop af halestokken gennem M-koder og K-koder. Desuden giver det mulighed for vilkårlig justering af trykket. Det er enkelt, praktisk, sikkert og pålideligt.
